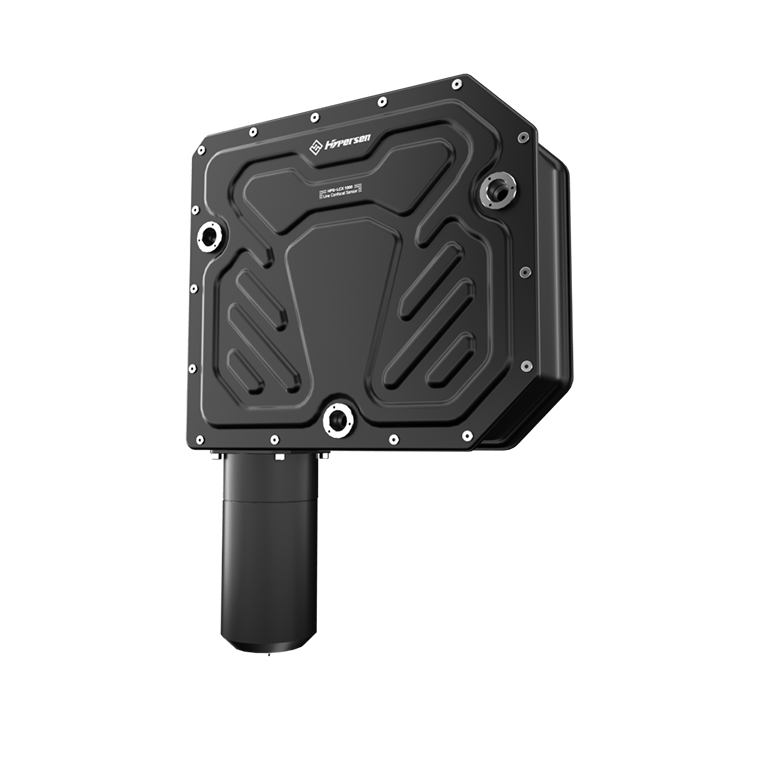

3D线光谱共焦传感器
线扫共焦、一步到位
精彩的动态检测·同时输出3D、2D图像
拥有0.04um超高重复精度
1.1um绝对丈量精度
18.5mm 超大线长
超高速动态丈量
可同时输出2D/3D图像
完整SDK及一站式支持
产品概述
Product Description
- 购宝钱包-全球领先的区块链支付钱包HPS-LC 系列3D线光谱共焦传感器突破古板检测方法的限制,为工业4.0时代提供更高丈量精度、更快丈量速率的光学细密检测传感器。。。。 。。 。。面临透明玻璃薄膜质料、锂电产品、3C电子产品、半导体元器件等重大质料,都能举行亚微米级精度的3D检测。。。。 。。 。。
三角式丈量
同轴式丈量
原理简介
Principle Introduction
- 光谱共焦丈量通过使用特殊透镜 ，，，，，延伸差别颜色光的焦点光晕规模 ，，，，，形成特殊放大色差 ，，，，，使其凭证差别的被测物体到透镜的距离 ，，，，，会对应一个准确波长的光聚焦到被测物体上。。。。 。。 。。通过丈量反射光的波长 ，，，，，就可以获得被测物体到透镜的准确距离。。。。 。。 。。
- 反射光的光强不会影响丈量效果。。。。 。。 。。这意味着 ，，，，，无论有几多反射光从被测物体反射回来 ，，，，，丈量的距离效果可能是稳固的。。。。 。。 。。由于反射光的光强仅仅取决于反射物体的反光水平。。。。 。。 。。因此 ，，，，，接纳购宝钱包-全球领先的区块链支付钱包的3D线光谱共焦传感器 ，，，，，纵然被测物体是强吸光质料 ，，，，，如玄色橡胶；；；；；或者是透明质料 ，，，，，如玻璃或者液体 ，，，，，都可以举行正�？？ ？ ？？ ？？煽康恼闪俊�。。。 。。 。。
产品优势
Product Advantages
不受物体材质和反光影响
可检测险些所有材质的物体 ，，，，，且对高反光面特征物体也可实现高准确丈量
多层检测
- 购宝钱包-全球领先的区块链支付钱包3D线光谱共焦传感器其奇异的线光谱共焦扫描手艺 ，，，，，可通过一次扫描显示屏外貌 ，，，，，即可构建多个透明层的2D与3D数据。。。。 。。 。。
- 无论玻璃厚度怎样 ，，，，，都能在玻璃外貌及弯曲边沿（±45°）上提供精彩的扫描性能 ，，，，，并举行准确的在线缺陷检测 ，，，，，例如崩边和裂痕。。。。 。。 。。

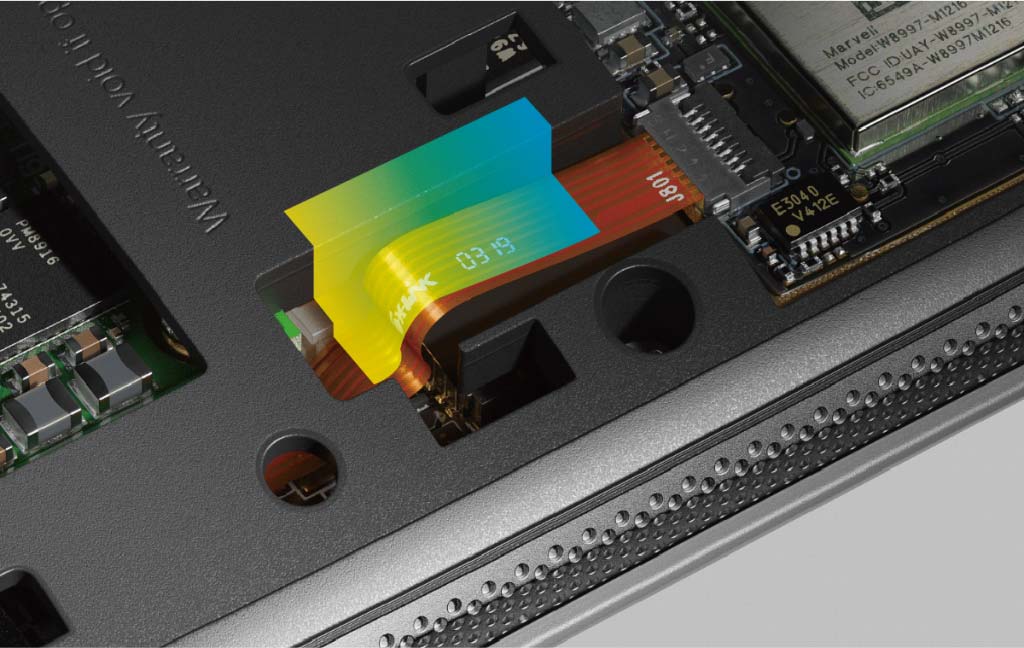

3D玻璃/边缝点胶检测
- 购宝钱包-全球领先的区块链支付钱包3D线光谱共焦传感器卓越的性能使其可以在高速流水线上清晰地检测出来料外貌划痕、高低和轮廓特征不匹配等缺陷。。。。 。。 。。
线扫共焦 / 一步到位
- 购宝钱包-全球领先的区块链支付钱包3D线光谱共焦传感用具备奇异的线共焦扫描手艺。。。。 。。 。。
一次扫描被测物外貌 ，，，，，即可导出多种形式的外观图和详细的原始数据。。。。 。。 。。

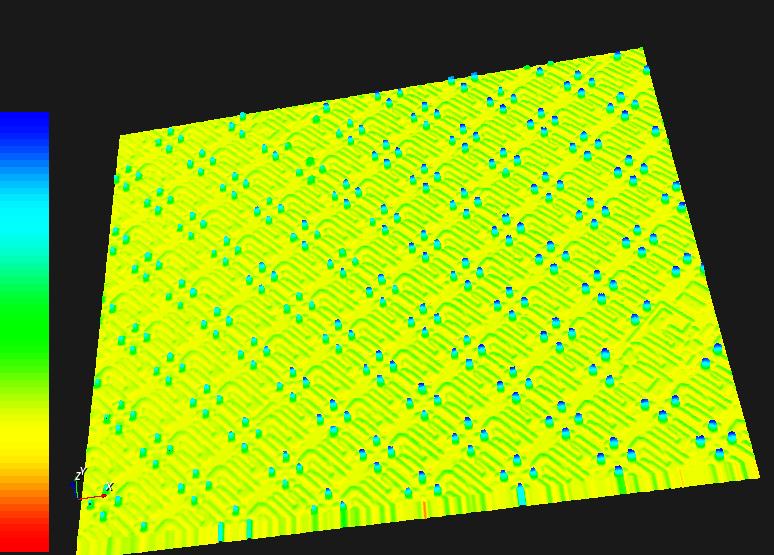

? 3D点云图
? 2D轮廓图
? 高清深度图
? 高清灰度图
详细数据及高质量的原始图可完善配合集成装备与重大丈量。。。。 。。 。。

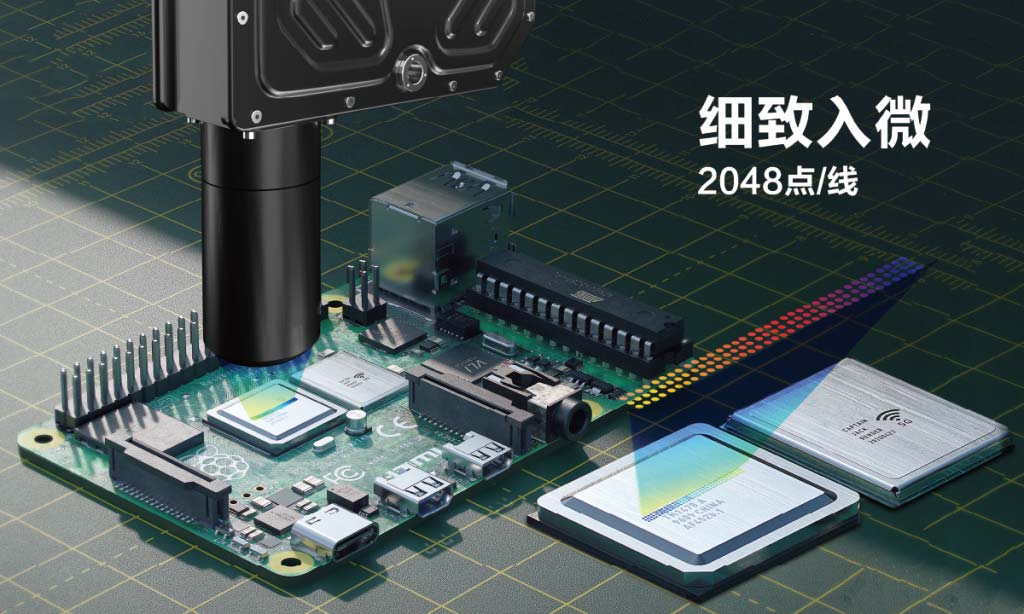

2048点 / 详尽入微
- 购宝钱包-全球领先的区块链支付钱包3D线光谱共焦传感器接纳2048点/线 ，，，，，最小1.1μm距离 ，，，，，可详尽入微的泛起目的物形状 ，，，，，还可实现细微凹陷及凸起等外观检查。。。。 。。 。。
- Z轴重复精度最高0.04μm ，，，，，超高精度为您提供更快、更准确的丈量效果。。。。 。。 。。
35000线/秒超高速扫描
- 购宝钱包-全球领先的区块链支付钱包3D线光谱共焦传感用具备最快35000线/秒的超高速扫描速率 ，，，，，且易于集成到定制检测系统 ，，，，，可完善应用于工厂流水线/重大且大批量的高精度扫描场景中 ，，，，，实现物体外貌多方位的3D成像剖析。。。。 。。 。。
3D形貌/2D轮廓检测
购宝钱包-全球领先的区块链支付钱包3D线光谱共焦传感器内置了高效AI图像识别算法 ，，，，，既能完成物体平面轮廓的特征识别 ，，，，，亦能实现高度、深度数据的丈量 ，，，，，应用规模普遍。。。。 。。 。。
? 尺寸
? 形貌
? 缺陷
? 断层
? 毛刺和闪灼
? 间隙和面差
? 外貌粗糙度
? 平整度
? 厚度
? 断差高度
? 体积
? 规模
完整的SDK及一站式软件效劳
- 装置简朴 ，，，，，不受使用场合和用途限制
- 程序设定智能 ，，，，，页面菜单精练明晰 ，，，，，操作简朴易上手
- 量身定制 ，，，，，售后无忧
士45°超大丈量角度
- 同轴式结构设计 ，，，，，入射光和检测到的光遵照相同路径 ，，，，，没有角度差别 ，，，，，检测实时性高 ，，，，，适合于种种几何形状和较大倾斜角外貌的丈量。。。。 。。 。。
| 型号 | 线长(mm) | 量程(mm) | 事情距离(mm) | X偏向区分率(μm) | Z偏向可重复性(μm) | 全量程下扫描速率(Hz) |
|---|---|---|---|---|---|---|
| HPS-LCX1000 | 2.3 | 1.4 | 9.3 | 1.1 | 0.1 | 6500 |
| HPS-LCX2000 | 5.44 | 2.3 | 27.12 | 2.66 | 0.47 | 5000 |
| HPS-LCX3000 | 10 | 6 | 22 | 4.9 | 0.4 | 5000 |
| HPS-LCF1000 | 5.9 | 3 | 16 | 2.9 | 0.1 | 5000 |
| HPS-LCF2000 | 5.9 | 2.4 | 19 | 2.9 | 0.2 | 5000 |
| HPS-LCF3000 | 13 | 6 | 59 | 6.3 | 0.15 | 5000 | HPS-LCF4000 | 4.3 | 0.7 | 10 | 2.1 | 0.04 | 5000 |
| HPS-LCF5000 | 18.5 | 6 | 61.32 | 9 | 0.25 | 5800 |
